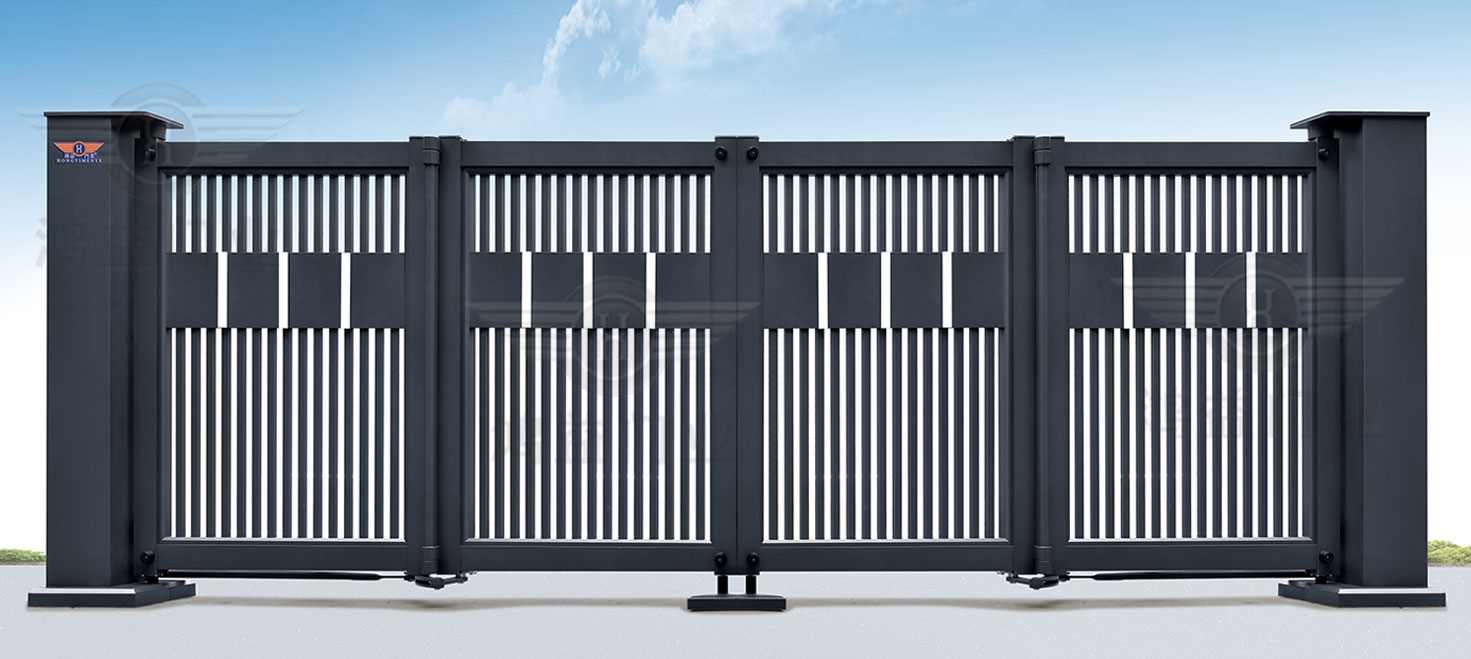

折疊門的結構及其工作原理

電動折疊門是指由各種信號控制自動啟閉、并具備運行裝置、感應裝置及門體部件的總稱。電動折疊門是用于車間廠房、倉庫等地方的大門,常常在墻體洞口兩側和頂部空間位置不夠的情況下,獨特研制的一種新型門體,可分為四扇折疊,六扇折疊等多種形式。此門體具有 :手動、電動、遙控、防沙塵、耐腐蝕等性能。電動折疊門的發明給我們的生活帶來很多方便,下面介紹一下它的分類、工作原理及主要特點。

電動折疊門結構原理

折疊自動門的種類按啟閉形式分:可分為推拉門、平開門、折疊門和旋轉門

1、推拉門:可細分為單開、雙開、重疊單開、重疊雙開和弧形門?；⌒伍T門扇沿孤形軌道平滑移動,可分為半弧單向、半弧雙向、全弧雙向。為了大限度的拓寬入口幅度,有的推拉(套疊)自動門可作成在開啟終點與固定扇重合后一道手動平開,也歸納為推拉自動門。

2、旋轉門:可細分為有軸式、圓導軌懸掛式和展示區式等。

3、平開門:可細分為單扇單向、雙扇單向、單扇雙向和雙扇雙向。

4、折疊門:可細分為2扇折疊和4扇折疊。

二、電動折疊門的種類按門體材料分:有安全玻璃、不銹鋼飾面、建筑鋁合金型材、彩色涂層鋼板、木材等,也可采用其它材料。用其組成的常見種類有無框玻璃自動門、不銹鋼框玻璃自動門和鋁合金框(刨光或氟碳噴漆)玻璃自動門。

三、電動折疊門原理:DZM—01型折疊門開門機傳動裝置由高質量的電機、齒輪、渦輪蝸桿減速機、直線軌道等機構組成,其主要零件均采用鋼材,加工精度高,且均經過熱處理,具有運轉平穩,使用壽命長等優點。

工作時,電機驅動傳動箱帶動齒輪,齒輪帶動上下兩根齒條沿著相反方向做直線運動,齒條帶動連桿,連桿帶動轉臂,轉臂和門體連接,使門自由開啟。

主要特點:

①超低壓運行,工作電壓150V時,輸出功率就可達到50%以上,

180V時就可正常工作。

②電機內部設有過熱保護器,電機連續運行后,溫度達到額定值時,電機自動斷電,進入保護狀態。

③本機設有快速離合器,停電時只需將離合器手柄旋轉90度,即可人力打開大門。

④整機運行穩定,停機慣性小,限位準確。
